Antena Yagi Untuk HF

Antena pengarah yang dibahas dalam tulisan ini adalah antena Yagi. Antena ini ditemukan oleh Dr. H. Yagi dari Tokyo Univesity pada tahun 1926. Antena Yagi yang paling sederhana adalah antena 2 elemen yang terdiri atas satu radiator atau driven elemen dan satu elemen parasitik sebagai director dengan spacing sekitar 0.1 λ. Power gain dapat mencapai sekitar 5 dB dengn front to back ratio sebesar 7 sampai 15 dB. Gain akan menjadi sedikit lebih rendah apabila parasitik elemen tersebut dipasang sebagai reflektor.

Untuk band-band 10 -30 meter, bahan elemen dapat dari tubing aluminium sehingga memungkinkan untuk diputar-putar arahnya.

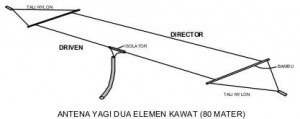

Akan tetapi untuk band 160 meter atau 80 meter, tubing aluminium menjadi tidak praktis karena terlalu panjang sehingga kurang kuat, lebih praktis digunakan kawat dengan konsekuensi tidak dapat diputar arah.

Panjang elemen Yagi dipengaruhi oleh diameter elemen dan adanya sambungan-sambungan. Baik diameter elemen maupun banyaknya sambungan akan memberikan pengaruh terhadap kapasitansi antar elemen, seperti kita ketahui bahwa dua logam yang terletak sejajar tersebut akan merupakan suatu kapasitor.

Rumus perkiraan untuk menghitung panjang elemen dan spacing antena Yagi dua elemen adalah sebagai berikut:

Driven elemen 145 / f (dalam MHz) meter.
Director 137 / f (dalam MHz) meter.
Spacing 36.6 / f (dalam MHz) meter

Elemen antena Yagi untuk band 20, 17, 15, 12 dan 10 meter lebih praktis dibuat dari bahan tubing aluminium, sehingga dapat diputar-putar dengan menggunakan rotator yang digerakkan dengan listrik atau rotator yang digerakkan dengan tangan.



Tubing yang diperlukan untuk membuat antena ini adalah tubing aluminium yang tebal yang disusun secara teleskopik, ialah ditengah diameter besar makin ke ujung diameter makin mengecil, agar antena tersebut tidak menjadi terlalu melengkung ke bawah pada ujung-ujungnya. Untuk antena 10 meter, elemen dapat dibuat dari tubing diameter 1⁄2 inch dan 3⁄4 inch, untuk 20 meter dengan diameter 1⁄4, 1⁄2 h, 3⁄4 dan 1 inch.

Mengenai diameter tubing dapat dicoba-coba sendiri oleh rekan-rekan amatir sehingga didapatkan performance yang cukup baik, mengingat tersedianya tubing aluminium di pasaran pada masing-masing tempat.

Antena untuk band band 20 sampai 10 meter dapat dibuat dengan 3 elemen, yaitu driven elemen, satu reflektor dan satu director. Power gain antena tergantung pada spacing antar elemen, dengan spacing 0.15 λ antena ini diharapkan akan memberikan gain sebesar sekitar 8 dB dengan front to back ratio antara 10 sampai 25 dB.

Panjang elemen dan spacing antar elemen dapat diperhitungkan dengan rumus sebagai berikut ini:

Reflektor elemen 153 / f (dalam MHz) meter.
Driven elemen 144 / f (dalam MHz) meter.
Director 137 / f (dalam MHz) meter.
Spacing 36.6 / f (dalam MHz) meter.

Elemen antena Yagi di atas masih dapat ditambah lagi menjadi 4 elemen dengan menambahkan satu director akan tetapi panjang elemennya perlu diubah.

Seperti telah diutarakan di atas, power gain antena tergantung pada spacing antar elemen atau dapat dikatakan panjang boomnya. Dengan panjang boom 0.45 λ antena 4 elemen Yagi diharapkan akan memeberikan gain sebesar sekitar 9.5 dB sampaiu 10 dB dengan front to back ratio antara 15 sampai 25 dB.

Apabila kita perhatikan antara penambahan jumlah elemen dan tambahan power gainnya, maka terlihat bahwa antena dengan 3 elemen dapat dipandang merupakan jumlah elemen yang paling optimal. Tambahan jumlah elemen berikutnya makin tidak memberikan angka yang berarti.

Untuk antena Yagi empat elemen, perhitungan panjang elemen serta spacingnya dapat menggunakan tabel sebagai berikut:

Reflektor elemen 153 / f (dalam MHz) meter.
Driven elemen 144 / f (dalam MHz) meter.
Director 1 137 / f (dalam MHz) meter.
Director 2 135 / f (dalam MHz) meter.
Spacing 36.6 / f (dalam MHz) meter

Perlu diperhatikan sekali lagi bahwa diameter tubing, panjang masing bagian elemen, serta ketinggian antena akan sangat berpengaruh terhadap kepanjangan elemen Yagi. Rumus tersebut di atas akan memberikan panjang theoritis yang masih perlu koreksi lingkungan.

Dalam praktek di lapangan, rekan-rekan amatir radio diharapkan mengadakan banyak percobaan, sehingga akan didapatkan hasil yang paling baik disesuaikan dengan bahan yang dipergunakan serta kondisi lingkungan ditempat masing-masing. Suatu antena yang sudah diset baik di suatu lokasi, bila dipasang di lain lokasi bisa menjadi kurang baik.
